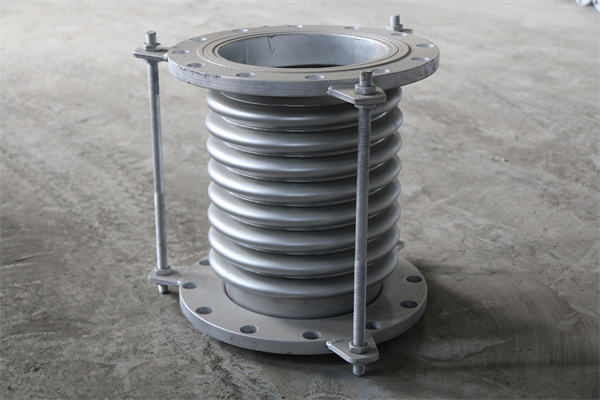

波紋補償器組焊過程
波紋補償器組焊過程
1.波紋管直邊段內外徑的尺寸公關應符合GB1804中H12級要求。
2.波紋補償器與管道（或設備）的連接法蘭和端管的尺寸及技術要求應符合相應的標準。端管連接時，兩端管口應開30度±2.5度的坡口。
3.波紋補償器的端管為鋼板卷制電焊管時，端管的外接端四周長公差和圓度公差應符合公差表。
4.波紋管與端管（或法蘭）等相連的環焊縫應采用鎢極氬弧焊或熔化極氟弧焊，波紋管單層壁厚大于2mm時可采用電弧焊。
5.組裝波紋補償器時應對波紋管采取保護措施，防止焊接電弧燒穿波紋管和焊渣飛濺到波紋管上。膨脹節(補償器）各部位的焊縫不得有裂紋、氣孔、夾渣等缺陷，咬邊深度不得大于0.5mm.
6.波紋補償器承壓焊縫焊接之后，應對承壓焊縫進行壓力試驗，試驗壓力為設計壓力的1.5倍。根據膨脹節(補償器）的容積大小，保壓10-30min，檢查膨脹節(補償器）各部位有無滲漏，受壓時最大波距與受壓前波距之比不超過1.15。
7.補償器組焊后應進行外觀和幾何尺寸的檢驗。補償器兩端面同軸度公差；當公稱通徑小于等于500mm時，為5mm;當公稱通徑大于500mm時，為公稱通徑的1%，且小于等于10mm。補償器兩端面與主軸線垂直度公差為公稱通徑的1%，且小于等于3mm。膨脹節(補償器）出廠前的檢驗主要有上述的外觀檢查、幾何尺寸檢查和壓力檢驗。對有特殊要求的膨脹節(補償器），可根據使用工況、工藝要求等，按供需雙方協議進行其它方法的檢驗，如氣密性試驗、滲漏和著色、無損檢驗等。
