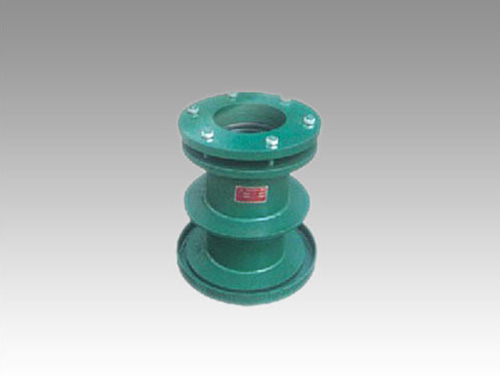

07FS02柔性密閉套管

04FS02柔性密閉套管作用：
柔性密閉套管是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求；還有些構筑物也需要管路穿墻而過，同時又限制管路不能因溫度變化或外力產生伸縮和位移，更不允許管路在外在因素作用下產生振動而設計制作的。它的外殼一次性澆注在墻壁上，管子從套管中間通過，管子外徑與套管中間用填料密封，起到了防水和減振作用。

全國24小時銷售熱線：15617617287

產品介紹
適用范圍與用途
注意事項
技術參數
聯系我們

04FS02柔性密閉套管材質：
1、柔性密閉套管是按照國家標準04FS02制造生產，材料采用Q235-A。
2、柔性填料材料：瀝青麻絲，聚苯乙稀板，聚氯乙烯泡沫塑料板。
3、密封膏：聚硫密封膏，聚胺脂密封膏。

04FS02柔性密閉套管用途：
適用于人防，地下工程，化工，鋼鐵，自來水，污水處理等管路穿墻壁要求嚴密防水之處。
04FS02柔性密閉套管作用：
　　柔性密閉套管是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求；還有些構筑物也需要管路穿墻而過，同時又限制管路不能因溫度變化或外力產生伸縮和位移，更不允許管路在外在因素作用下產生振動而設計制作的。它的外殼一次性澆注在墻壁上，管子從套管中間通過，管子外徑與套管中間用填料密封，起到了防水和減振作用。

04FS02柔性密閉套管材料表

序號	名稱	數量	材料	備注
1	法蘭套管	1	Q235-A	焊接件
2	密封圈	1	氯丁橡膠
3	法蘭壓蓋	1	Q235-A	焊接件
4	螺栓	n	Q235-A	GB897-88A
5	螺母	n	Q235-A	GB/T41-2000
6	鋼管		Q235-A
7	擋板		Q235-A

04FS02柔性密閉套管說明

1.穿管處混凝土墻厚應不小于200，否則應使墻壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200。
2.鋼管和擋圈焊接后經鍍鋅處理，再施行與套管安裝。全部施行安裝后再施行擋板和固定法蘭焊接。
3.焊工采用手工電弧焊，焊條型號為E4303。
04FS02柔性密閉套管數據表

DN	D1	D2	D3	D4	D5	D7	L	L0	L1	L2	d1	d2	d3	D1	D2	K	n-M
50	60	95	65	145	200	81	65	\	72	30	3.5	4	8	65	86	4	4-M12
65	76	114	80	165	220	96	65	25	72	30	3.75	4	8	80	105	4	4-M12
80	89	127	95	180	235	115	65	25	76	38	4	4	10	95	118	4	4-M16
100	108	146	114	200	255	134	65	25	76	38	4	4.5	10	114	136	4	4-M16
125	133	180	140	235	290	160	65	25	76	38	4	6	10	140	167	6	6-M16
150	159	203	165	260	315	185	65	25	76	38	4.5	6	10	165	190	6	6-M16
200	219	265	226	320	375	246	65	25	76	38	6	6	10	226	252	6	6-M16
